Kann mir jemand einen Adapter herstellen?

fehlfarbe · 19. Mai 2013, 15:37

Hallo Leute,

vielleicht hat es schon jemand im Astrotreff gelesen. Ich brauche einen Adapter von 1,25" Filtergewinde zu CS-Mount

Die Kamera hat ein Filterinnengewinde, wie es auch in 1,25" Okularen zu finden ist.
Das Gewinde müsste demnach 28,5mm Durchmesser und 0,5mm Steigung haben.

Daran möchte ich mein CS-Mount Objektiv setzen dessen Außengewinde 1" Durchmesser sowie eine Steigung 1/32" (=0,79375mm) besitzt.

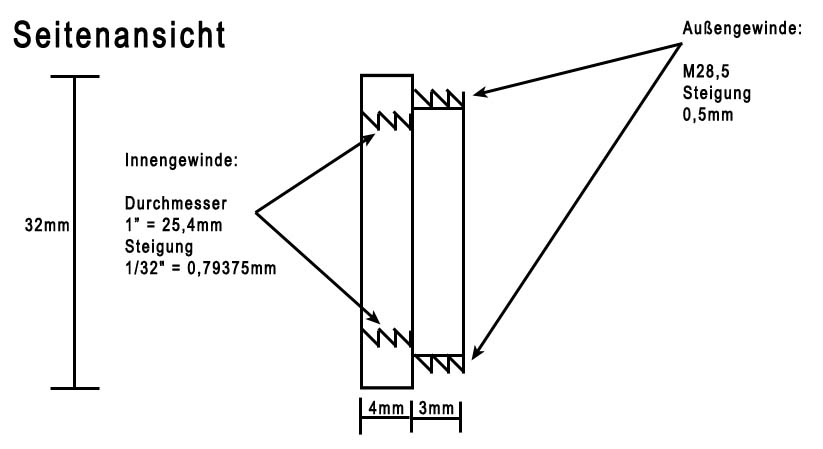

Ich hab das Ganze mal fix aufgezeichnet:

Kann mir jemand so was herstellen?

Grüße, Marcus

MatthiasM · 19. Mai 2013, 16:56

Hallo Markus,

habe zwar ne Drehbank, kann da drauf aber keine Gewinde schneiden

Gruß
Matthias

Jonastronomie · 19. Mai 2013, 17:42

Hallo Marcus,

ich meine Wolfgang Lille hat eine Dreherei am Start, die auch solch kleine Gewinde drehen kann. Habe allerdings keine Ahnung, was der dafür nimmt. Ansonsten könntest Du auch bei TS oder Baader nachfragen. Die haben weitaus mehr Adapter im Programm als im Netz zu sehen ist.

Gruß Carsten

Andreas-HH · 20. Mai 2013, 00:11

Nabends Marcus,

schau doch mal HIER oder HIER.
Die können dir bestimmt weiterhelfen.

Gruß,

Andreas

Joerg_Schenk · 20. Mai 2013, 21:32

Hallo Marcus,

das hier könnte sein was du suchst: astrolumina.de/kamerasysteme/a…hoer/cs-mount-adapter.php

C-Mount Innengewinde, das andere müsste 1 1/4" sein. Einfach mal bei Michael Breite anfragen.

fehlfarbe · 21. Mai 2013, 12:41

Hi Leute,

danke für die Tipps! Da werde ich mal bei den Anbietern rumfragen. Eventuell konstruiert mir auch ein Freund das Teil sodass ich es im 3D Drucker drucken kann.

Hi Jörg,

bei Herrn Breite habe ich schon nachgefragt. Leider passt der Adapter wohl nicht für die alten ALCCD Modelle sondern nur für die neuen.

Grüße, Marcus

capitaen_z · 24. Mai 2013, 15:19

So ein Teil wirst du aber nur mit einem Profi 3D Drucker machen lassen können und dann ist die Frage, wie lange die Gewinde halten.

Gruß
Leif

Johann_M · 26. Mai 2013, 10:09

fehlfarbe schrieb:

Hallo Leute,

vielleicht hat es schon jemand im Astrotreff gelesen. Ich brauche einen Adapter von 1,25" Filtergewinde zu CS-Mount

Die Kamera hat ein Filterinnengewinde, wie es auch in 1,25" Okularen zu finden ist.
Das Gewinde müsste demnach 28,5mm Durchmesser und 0,5mm Steigung haben.

Daran möchte ich mein CS-Mount Objektiv setzen dessen Außengewinde 1" Durchmesser sowie eine Steigung 1/32" (=0,79375mm) besitzt.

Ich hab das Ganze mal fix aufgezeichnet:

Kann mir jemand so was herstellen?

Grüße, Marcus

Hallo Marcus,

hast Du so ein Teil schon?

Auf Grund negativer Erfahrungen mit einigen Mitgliedern in den Foren hab ich mir vorgenommen, keine Gefälligkeiten mehr zu erweisen.

Falls du aber noch immer nichts gefunden hast, würde ich 'rückfällig' werden.

Viele Grüße,
Johann

fehlfarbe · 15. Juni 2013, 17:25

Hallo Leute,

danke für die Tipps und Angebote. Mittlerweile hab ichs mal geschafft den Adapter zu drucken. Hat 20 Minuten gedauert und passt ganz gut

Grüße, Marcus

astromr · 15. Juni 2013, 21:04

Hallo Marcus,

na, wenn es passt, dann passt's ja :). Hast Du Dir jetzt auch einen 3D-Drucker besorgt oder konntest Du drucken lassen? Nee, moment, Raspberry PI ... Du hast selber einen gebastelt, stimmts?

Viele Grüße
Michael

fehlfarbe · 17. Juni 2013, 13:32

Hi Michael,

da fehlt mir leider Geld und Zeit aber ich mache gerade bei so einem hochschulübergreifenden Projekt mit und die haben sich da einen 3D Drucker (Makerbot Replicator 2) angeschafft, den ich benutzen durfte

Grüße, Marcus

swax · 17. Juni 2013, 19:44

Wenn das dingen eine ordentliche Festiglkeit hat ist das doch was. Welches Material ist denn das.
Der Muss ja auch recht genau drucken wenn der das Gewinde macht.

fehlfarbe · 17. Juni 2013, 23:49

Hi Andreas,

ja das Zeug ist recht fest. Dass es nun 100mal an- und abschrauben übersteht, würde ich jetzt mal bezweifeln aber der Adapter soll ja eine ganze Weile sitzen. Was für ein Material es genau ist, weiß ich nicht. Zumindest handelt es sich um Kunststoff, der auf einer Art Kabelrolle aufgewickelt ist und dann ähnlich wie bei einer Heißleimpistole reingezogen und aufgeschmolzen wird. Die Materialkosten beliefen sich für den Adapter zumindest auf ein paar Cent.
Ich war auch erstaunt, dass das M28.5 Gewinde so gut gedruckt wurde. Hat gleich beim ersten Mal gepasst. Nur das CS-Mount Innengewinde war zuerst etwas zu klein. Lag aber sicherlich am 3D Objekt und nicht am Drucker. Bei einem Test hat der ca. 1mm Abweichung pro 24cm gezeigt. Ist also ganz in Ordnung

Grüße, Marcus
